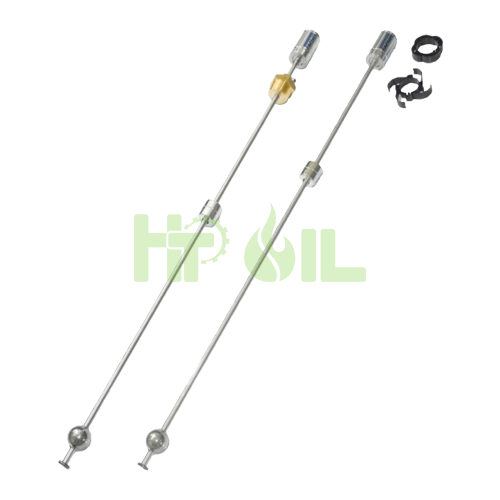

Магнитострикционный зонд Fafnir VISY-Stick Advanced

Зонды VISY-Stick Advanced идеально подходят для задач, требующих максимальной точности измерений, а также для обнаружения утечек из резервуаров.

Магнитострикционный зонд Fafnir VISY-Stick Advanced производит измерения в соответствии с магнитострикционным принципом. В штанге зонда имеется магнитострикционный преобразователь с излучателем и приемником. Вниз отходит стержень из нержавеющей стали с расположенными на нем двумя поплавками (верхний - для измерений уровня нефтепродуктов, нижний - для измерений уровня подтоварной воды). Внутри стержня проходит магнитопровод, состоящий из алюминиево-магниевого   стержня   специального профиля и струны из железо-никелевого сплава.

В поплавках находятся кольцевые магниты. Электромагнитная волна, пришедшая от магнитострикционного преобразователя - излучателя, взаимодействует с полем магнитов и возбуждает в волноводе акустический сигнал, распространяющийся вверх и вниз. Сигнал, распространяющийся вверх, регистрируется и обрабатывается в магнитострикционном преобразователе-приёмнике (при этом значение сигнала пропорционально уровню жидкости) и передается в консоль
