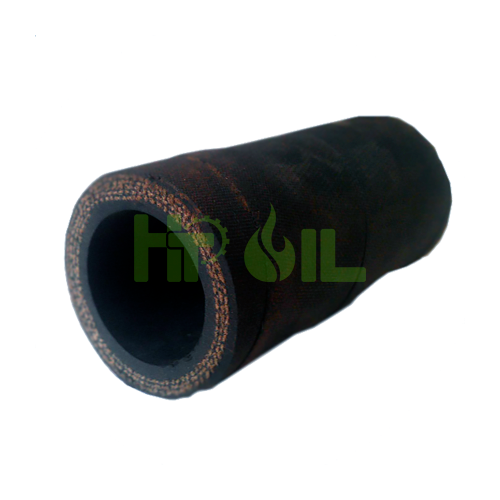

Рукава резиновые напорные с текстильным каркасом

Отправить запрос

Рукава резиновые напорные с текстильным каркасом предназначены для работы в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов в районах умеренного, тропического и холодного климата.
Рукава состоят из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного резинового слоя.

ГОСТ 18698-79

В зависимости от назначения рукава подразделяются на классы:

Б (I) - бензины, керосины, минеральные масла на нефтяной основе;
В (II) - вода техническая (без присадок), растворы неорганических кислот и щелочей концентрацией до 20% по массе (кроме растворов азотной кислоты);
ВГ (III) - горячая вода;
Г (IV) - воздух, углекислый газ, азот и другие инертные газы;
Пар-1(Х) - насыщенный пар;
Пар-2 (X) - насыщенный пар.

Рукава классов Б(I) (бензин), В(II) (вода), П(VII) (пищевые), Ш(VIII) (штукатурные) имеют 3-х кратный запас прочности, классов ВГ(III) (вода горячая), Г(IV) (газ), Пар-1(Х), Пар-2(Х), имеют 5-ти кратный запас прочности.

Минимальный радиус изгиба рукавов при эксплуатации должен составлять:

с внутренним диаметром (d) от 12 до 32 мм включительно = 12 d ;
от 38 до 50 мм включительно = 15 d ;
от 60 и выше = 20 d.

Температура работоспособности рукавов в районах умеренного (У), тропического (Т) и холодного климата (ХЛ) и в зависимости от рабочей сред.

Класс, рабочая среда	У-умеренный климат	Т-тропический климат	ХЛ-холодный климат
Б (I) бензин, керосин	-105	-90	-120
Б (I) минеральные масла на нефтяной основе	-135	-120	-150
В (II)	до +50	до +55	до +50
ВГ (III)	до +100	до +100	до +100
Г (IV)	-85	-75	-100
П (VII)	до +50	до +55	до +50
Пар-1(Х)	до +143	до +143	до +143
Пар-2 (X)	до +175	-	до +175
Ш (VIII) абразивные материалы	-85	-70	-100
Ш (VIII) растворы	до +50	до +55	до +50

Рукава классов Б ( I ) ; В( II ); П( VII ) изготавливаются диам. от 16 до 150 мм, на давление от 6,3 до 20 атм., длинной от 4 м до 20 м. , тканевая оплетка изготавливается из комбинированной или хлопчатобумажной тканей.

d, мм	D, мм	P, МПа	L, м	Вес, кг/м
16	27	0,63; 1,0	до 10 м	0,54
16	27 (29)	1,6	до 20 м	0,7
16	29 (33)	2	до 10 м	0,8
18	29	0,63	до 10 м	0,58
18	29; 31	1	до 20 м	0,68
18	29; 33	1,6	до 20 м	0,79
18	31; 35	2	до 20 м	0,905
20	31	0,63	до 10 м	0,6
20	31; 33	1	до 10 м	0,71
20	31; 35	1,6	до 10 м	0,81
20	33; 38	2	до 10 м	0,93
25	36	0,63	до 10 м	0,73
25	38	1	до 20 м	0,84
25	38; 42	1,6	до 20 м	1,12
25	40; 47	2	до 20 м	1,44
32 (31,5)	43	0,63	до 20 м	0,95
32 (31,5	45; 47	1	до 20 м	1,26
32 (31,5)	47; 52	1,6	до 10 м	1,5
32 (31,5)	49; 57	2	до 20 м	2,17
38	49	0,63	до 10 м	1,1
38	51; 55	1	до 20 м	1,64
38	53; 60	1,6	до 10 м	2
38	55; 66	2	до 20 м	2,68
50	62	0,63	до 20 м	1,3
50	64; 69	1	до 10 м	2,3
50	68; 75	1,6	до 10 м	3
50	73; 81	2	до 10 м	3,9
65	77	0,63	до 10 м	2,12
65	83; 87	1	до 10 м	3,56
65	86; 94	1,6	до 10 м	4,2
75	89	0,63	до 10 м	2,425
75	100	1,6	до 10 м	-
100	111 ; 112	0,16	до 10 м	3,8
100	111 ; 112	0, 25	до 10 м	3,8
100	115	0,63	до 10 м	3,9
125	136; 138	0,16	до 4,5 м	5,1
125	136; 138	0,25	до 4,5 м	5,1
125	146	0,63	до 4,5 м	5,1
150	161; 164	0,16	до 4,5 м	6,65
150	161; 164	0,25	до 4,5 м	6,65
150	172	0,63	до 4,5 м	6,65
200	213; 215	0,16	до 4,5 м	8
200	213; 215	0,25	до 4,5 м	8
200	225	0,63	до 4,5 м	-

Рукава классов ВГ(III), Г (IV) изготавливаются диам. от 16 до 65 мм, на давление от 6,3 до 10 атм., длинной от 9 м до 20 м, тканевая оплетка изготавливается из комбинированной или хлопчатобумажной тканей.

d,мм	D,мм	P,МПа	L,м	Вес, кг/м
16	27	0,63	до 10 м	0,54
16	28	1	до 20 м	0,6
18	29	0,63	до 10 м	0,68
18	31	1	до 10 м	0,68
20	31	0,63	до 10 м	0,71
20	33	1	до 10 м	0,78
25	36; 38	0,63	до 10 м	0,84
25	40; 42	1	до 20 м	1
31,5 (32)	43; 47	0,63	до 20 м	1,26
31,5 (32)	47; 51	1	до 20 м	1,425
38	51; 55	0,63	до 20 м	1,64
38	53; 57	1	до 20 м	1,84
50	64; 69	0,63	до 20 м	2,3
50	69; 73	1	до 10 м	2,79
65	83; 87	0,63	до 10 м	3,5
65	86; 94	1	до 10 м	4,2

Рукава классов ПАР-I(X), ПАР-II(X) изготавливаются диам. от 16 до 50 мм, на давление от 3 до 8 атм. длинной от 9 м до 20 м с оплеткой из хлопчатобумажной ткани.

d,мм	Класс ПАР -I (X)
d,мм	D,мм	P,МПа	L,м	Вес, г/м
16	24	0,3	до 20 м	0,54
18	30	0,3	до 20 м	0,59
25	40	0,3	до 20 м	0,82
32	47	0,3	до 20 м	1,01
38	55	0,3	до 10 м	1,55
50	70	0,3	до 10 м	2,13
