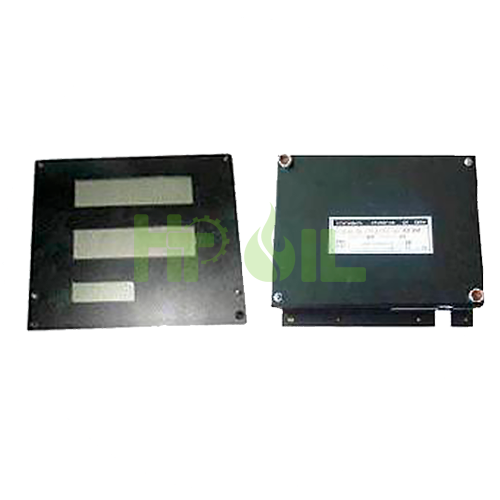

Устройство отсчетное ЭЦТ 1-16К

Устройство отсчётное « ЭЦТ 1-16К » предназначено для отображения информации о разовой выдаче топлива топливораздаточной колонкой с расходом до 120 л/мин.
Устройство отсчётное « ЭЦТ 1-16К » (далее по тексту устройство) предназначено для работы с датчиком расхода с дискретностью сигнала 0,01 л/импульс, сигналы с которого поступают по двум каналам ДР1, ДР2.

Конструкция устройства выполнена со степенью защиты, обеспечиваемой оболочкой блока IP 10 по ГОСТ 14254-96, вид климатического исполнения У категории 2 по ГОСТ 15150-69 и предназначена для установки в корпусе блока индикации и управления ТРК, выполненного со степенью защиты оболочки IP54 по ГОСТ 14254.
Отсчетное устройство выпускается в следующих исполнениях:

• ЭЦТ 1-16К-221 – ЖК-индикация МИ16Л-01;
• ЭЦТ 1-16К-222 – ЖК-индикация МИ18СМ;
• ЭЦТ 1-16К-223 – СД-индикация МИ17-04.

В состав устройства входят:

• блок управления, состоящий из платы управления;
• блок индикации, состоящий из платы модуля индикации в корпусе.
